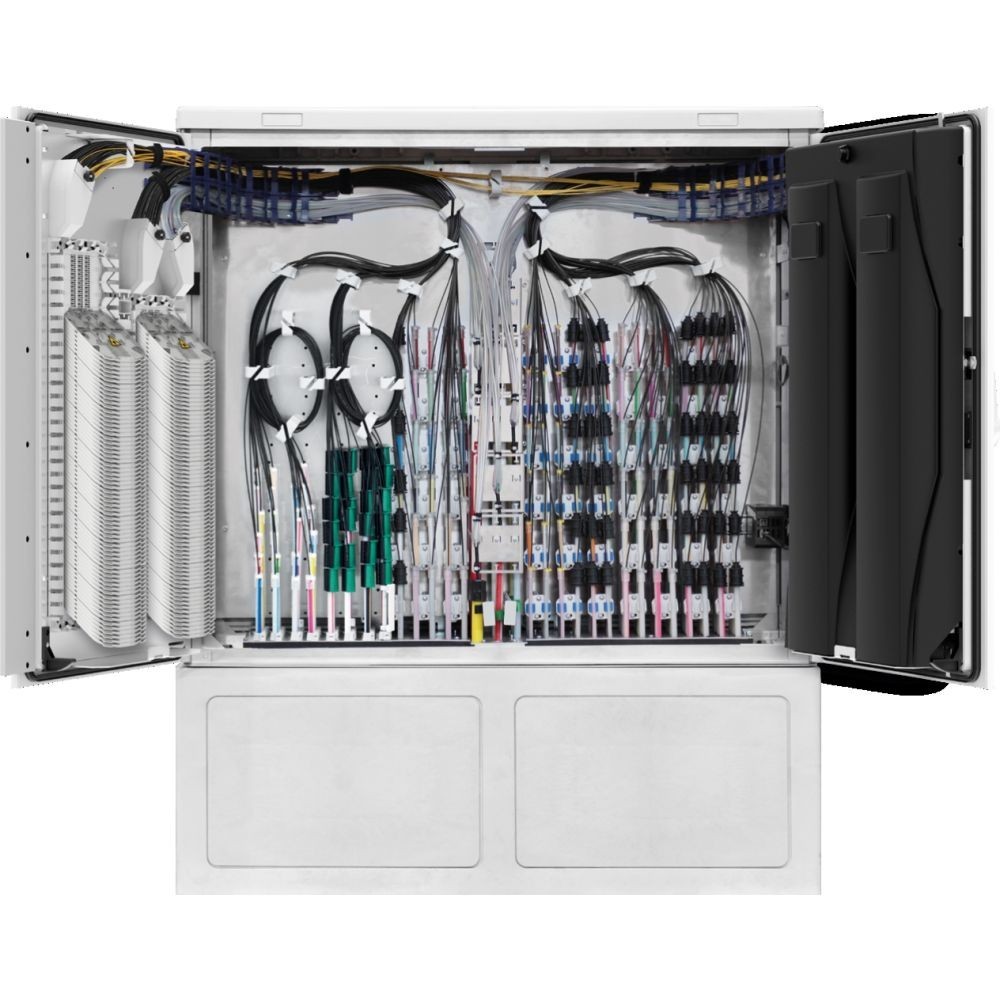

FCC11 168 / 7-10 288SC CS

Kunststoffgehäuse aus glasfaserverstärktem Polycarbonat mit Lackierung in RAL 7038, IP 54

Außenmaße: 1131mm x 998mm x 310mm (B x H x T)

mit Schwenkhebel, Doppelschließanlage (ohne Schloss und ohne Schlüssel);

inkl. Blindzylinder

Grundgerüst mit montiertem Systemträger bestehend aus:

- Röhrchenmanagementsystem zur geordneten Aufnahme

von Mikroröhrchen,

- Werkzeugloser frontseitiger Fixierung und Zugentlastung

der Röhrchen mittels Gripper,

- Kabelführungssystem zur Begrenzung der Biegeradien und geordneten Mikrokabelführung,

- Clipschienen zur Befestigung von Glasfaserkabeln oder

Mikroröhrchen im HK-Bereich,

- Abfangung und Zugentlastung von 18 Hauptkabeln,

- 4 Energieketten zur Führung, Zugentlastung und Begrenzung der Biegeradien von Mikrokabeln und Glasfaserbündeln zum Spleißkassettenträgersystem,

- optionale Nachrüstmöglichkeit für Wanne zur Ablage von

Bündeladern

Spleißkassettenträgersystem bestehend aus:

- Kabelführungs- und Zugentlastungselementen

- 52 Grundplatten zur Aufnahme von SE, SC und Splitterkassetten

Kapazität:

312 x SC für 12 Fasern Crimpspleißschutz (3744 Fasern) oder

156 x SE für 24 Fasern Crimpspleißschutz (3744 Fasern) oder

312 x SC für 12 Fasern Schrumpfspleißschutz (3744 Fasern) oder

156 x SE für 24 Fasern Schrumpfspleißschutz (3744 Fasern)

mit Bodenplatte bestehend aus 2 Aluminiumplatten mit

innenliegendem EPDM-Dichtelement,

Durchführungssystem für 18x Ø 12 - 20mm Röhrchen (IN)

und 168x Ø 7mm bzw. 10mm (OUT)

Möglichkeit für Loop-Einführung

Lieferumfang ab Werk:

288x Spleißkassetten SC für Crimpspleißschutz montiert

je 168x Gripper Ø 7mm und 10mm

je 18x Gripper Ø 12mm, 16mm

je 6x Gripper Ø 20mm

Installationsanleitung
