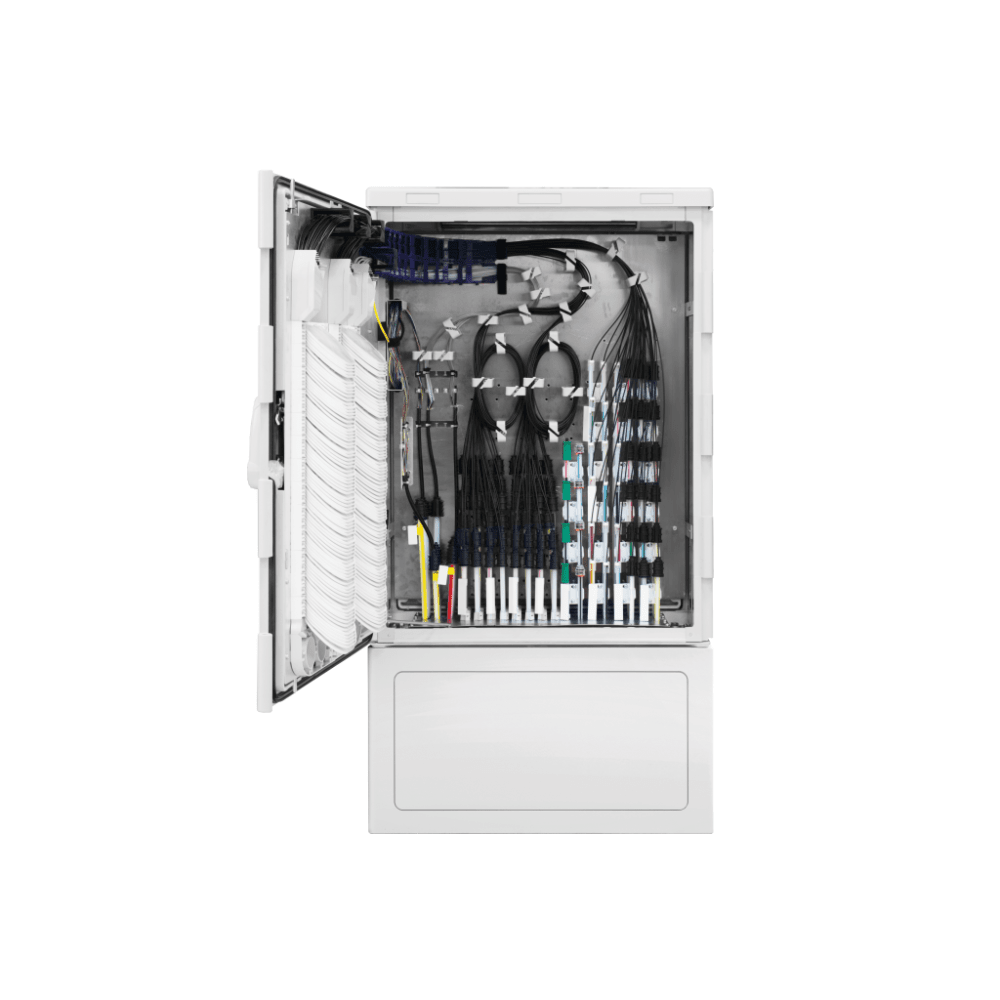

FCC8 96 / 7-10 144SC CS

Kunststoffgehäuse aus glasfaserverstärktem Polycarbonat mit Lackierung in RAL 7038, IP 54

Außenmaße: 754mm x 998mm x 310mm (B x H x T)

Innenmaße: 670mm x 877mm x 261mm (B x H x T)

mit Schwenkhebel, Doppelschließanlage (ohne Schloss und ohne Schlüssel);

inkl. Blindzylinder

Grundgerüst mit montiertem Systemträger FCC8 bestehend aus:

- Röhrchenmanagementsystem zur geordneten Aufnahme

von Mikroröhrchen,

- Werkzeugloser frontseitiger Fixierung und Zugentlastung

der Röhrchen mittels Gripper,

- Kabelführungssystem zur Begrenzung der Biegeradien und geordneten Mikrokabelführung,

- Clipschienen zur Befestigung von Glasfaserkabeln oder

Mikroröhrchen im HK-Bereich,

- Abfangung und Zugentlastung von 12 Hauptkabeln

(5x Standard + 7x mit optionaler Kabelabfangplatte),

- 2 Energieketten zur Führung, Zugentlastung und Begrenzung der Biegeradien von Mikrokabeln und Glasfaserbündeln zum Spleißkassettenträgersystem,

- optionale Nachrüstmöglichkeit für Wanne zur Ablage von

Bündeladern

Spleißkassettenträgersystem Cornerstone bestehend aus:

- Kabelführungs- und Zugentlastungselementen

- 26 Grundplatten zur Aufnahme von SE, SC und Splitterkassetten

Faserkanäle der Grundplatten lassen sich öffnen und durch

Teleskop-Clip in der Breite verstellen (auch in montiertem Zustand).

Bezeichnungsmöglichkeit mit Markierringen jederzeit sichtbarem Beschriftungsfeld auf der Frontseite mit Clip und Klettband zu Blöcken zusammenfassbaren Kassetten.

Kapazität:

156x SC für 12 Fasern Crimpspleißschutz (1872 Fasern)

78x SE für 24 Fasern Crimpspleißschutz (1872 Fasern)

156x SC für 12 Fasern Schrumpfspleißschutz (1872 Fasern)

78x SE für 24 Fasern Schrumpfspleißschutz (1872 Fasern)

mit Bodenplatte bestehend aus 2 Aluminiumplatten mit

innenliegendem EPDM-Dichtelement,

Durchführungssystem für 12x Ø 12 - 20mm Röhrchen (IN)

und 90x Ø 7mm bzw. 10mm + 6x Ø 7-12mm (OUT)

Möglichkeit für Loop-Einführung

Lieferumfang ab Werk:

144x Spleißkassetten SC für Crimpspleißschutz montiert

je 112x Gripper Ø 7mm und 10mm,

je 9x Gripper Ø 12mm, 14mm, 16mm und 20mm

Installationsanleitung
